Module relay 1 kênh 12V dùng BC547

Nếu thấy bài viết hữu ích, ngại gì Like và chia sẻ với bạn bè ;)

module relay 12V 1 kênh dùng BC547

Module relay 1 kênh 12V dùng BC547

Module relay (rơ le) 1 kênh là một cách đơn giản và thuận tiện để chuyển đổi ứng dụng trong các dự án của bạn. Ví dụ dùng để kết nối với các module cảm biến để điều khiển các thiết bị trong gia đình (dùng điện lưới 220V~50Hz). Hôm nay mình xin giới thiệu đến các bạn mạch điện đơn giản nhất của module này.

Thông số kỹ thuật

Điện áp tải maximum: AC 250V/10A, DC 30V/10A
Điện áp hoạt động: 12V
Dòng kích Relay: 5mA
Bốn lỗ Via để bắt ốc: đường kính 3mm
Kích thước: 55×25 mm

I. Chuẩn bị

Linh kiện Số lượng
Jump đực đơn thẳng 1 thanh
header 3P 1
Tụ gốm 104 1
Điện trở 1K 1/4W 1
Điện trở 5K6 1/4W 1
Led đơn phi 5 màu tùy ý 1
Transistor BC547 1
Diode 1N4007 1
Relay 12V / 10A 1

Bộ dụng cụ làm mạch in hoặc PCB module relay 12V. Dây tín hiệu,…



II. Sơ đồ mạch điện

  • Sơ đồ nguyên lý
module relay 12V 1 kênh dùng BC547
module relay 12V 1 kênh dùng BC547
  • Sơ đồ mạch in + lắp ráp linh kiện

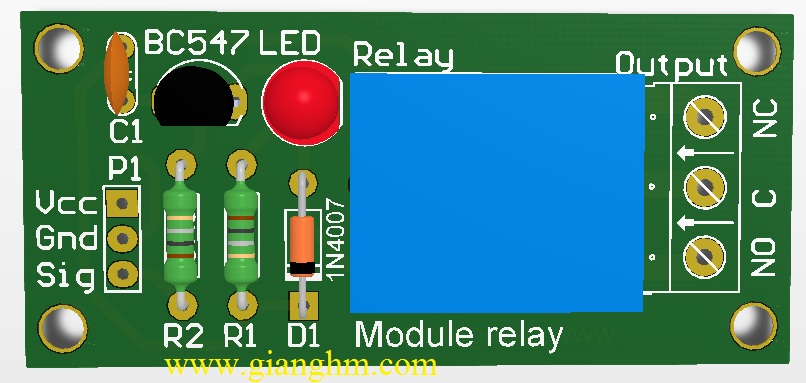

  • Hình ảnh 3D
module relay 12V 1 kênh dùng BC547
module relay 12V 1 kênh dùng BC547



Pin Chức năng
Vcc Điện áp dương của nguồn 12V DC
Gnd Điện áp âm của nguồn (GND)
Sig Đầu vào tín hiệu số để kích đóng / mở relay
NO Chân thường mở của Relay
C Chân chung của Relay
NC Chân thường đóng của Relay
